用于

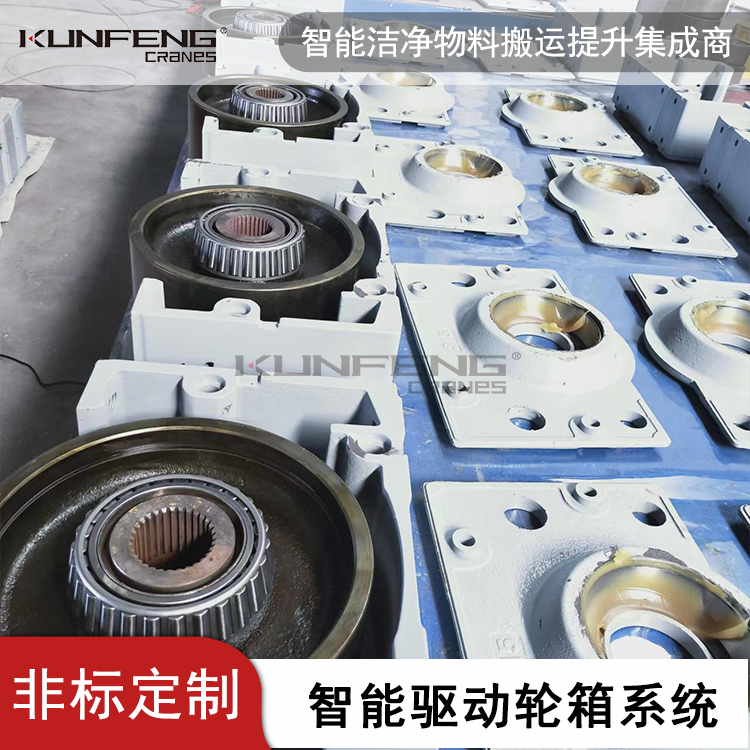

行走轮箱的箱体组件,包括箱壳体,所述箱壳体的前侧板左、右两端和上端设置有螺栓孔，中部开设有花键孔,所述箱壳体的左、右侧板和顶板设置有安装孔,底板设置有行走轮伸出口,所述箱壳体的前侧板内壁下部设置有支撑机构,该前侧板内壁的上部活动设置有限位机构,所述支撑机构与限位机构配合使用固定轴承;能快速的安装好轴承,并且可以安装不同规格的轴承,适应性更广;新型轴承通过支撑机构与限位机构配合使用与箱体实现相对固定,提高了安装和拆卸的效率。
物料搬运中，行走轮按用途分为三种类型:①轨道上行走的车轮,通常为桥、门式起重机的大、小车车轮,这类车轮用量最大;②悬挂式车轮,在单梁起重机工字钢下翼缘板或箱型梁下翼缘板上运行;③半圆槽滑轮式车轮,用于缆索式起重机的承载索上;现有的行走轮箱为了便于安装,采用左、右两侧箱体的组装,或者箱体与端盖等组装方式,这种结构中,关于轴承处的安装步骤均繁琐,需要先用压力机将轴承压套在车轮两端,再将轴承压入箱体.上对应的支撑孔中,安装步骤繁琐;且行走轮箱维护频率较高,通过内外过盈配合轴承的方式在后期维护时拆卸麻烦。
